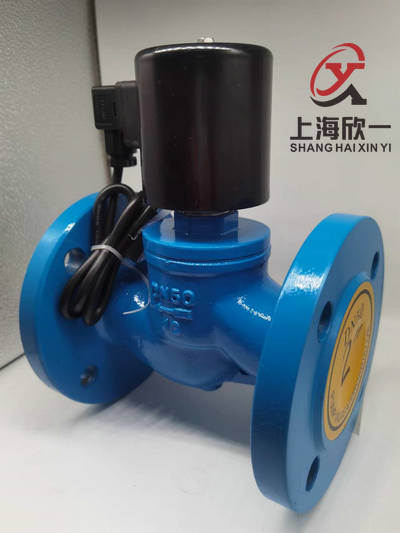

ZCZP大通徑先導活塞式電磁閥
ZCZP大通徑活塞式電磁閥
先導活塞式，活塞結構，經久耐磨，高溫介質，性能穩定可靠，壓力范圍：1.6Mpa、2.5Mpa、4.0Mpa，品質可靠。應用于熱電廠、熱力廠、鋼鐵廠、石油化工、水利工程、暖通空調、電鍍涂裝、生物制藥、造紙印染、煤干等行業。
|
操作式
|
常閉
|
通電打開、斷電關閉
|
|||||||||||||
|
常開
|
通電關閉、斷電打開（型號后加“-K”表示）
|
||||||||||||||
|
參數↓型號→
|
ZCZP
|
||||||||||||||
|
介質溫度
|
1型：≤90℃·2型：≤220℃
|
||||||||||||||
|
介質
|
1型
|
水、柴油、汽油、煤油、空氣、燃氣等常溫液體和氣體
|
|||||||||||||
|
2型
|
蒸汽、熱水、導熱油、熱空氣等高溫液體和氣體
|
||||||||||||||
|
通徑
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
||||
|
連接尺寸(G)
|
1-1/2
|
2
|
|||||||||||||
|
壓力（MPa）
|
0.05~1.6
|
0.1~1.6
|
|||||||||||||
|
功率
|
AC：20W、DC：30W
|
AC:35W、DC:50W
|
|||||||||||||
|
電壓偏差
|
允許波動±10%
|
||||||||||||||
|
材料
|
閥體
|
鑄鋼、不銹鋼
|
|||||||||||||
|
密封
|
丁晴橡膠NBR·氟橡膠FKM·聚四氟乙烯PTFE
|
||||||||||||||
|
環境溫度
|
-20~60℃
|
||||||||||||||
|
連接方式
|
內螺紋、法蘭
|
||||||||||||||
|
電氣連接
|
接線盒電纜插座，防護等級IP65
|
||||||||||||||
|
使用電壓
|
AC220V 50Hz/60Hz、DC24V·其余根據要求
|
||||||||||||||
|
特殊選配
|
BZCZP防爆電磁閥
|
ZCZP-X信號反饋
|
ZCZP-S手動功能
|
||||||||||||
|
用于易燃易爆場合
防爆等級:ExmI/IIT4(澆封型)、dIIBT4
|
反饋電磁閥啟閉狀態及介質流動情況的開關信號
|
手動開啟、關閉節省旁通
|
|||||||||||||
|
安裝提示
|
線圈豎直向上
|
||||||||||||||
|
備注
|
常開閥完全打開或關閉，至少需要0.1Mpa的壓差
|
||||||||||||||
|
通徑DN
|
內螺紋連接
|
法蘭連接
|
||||||||||
|
內螺紋
|
外形尺寸
|
外形尺寸
|
法蘭尺寸
|
|||||||||
|
G
|
L
|
H
|
L
|
H
|
D
|
D1
|
D2
|
n-d
|
b
|
f
|
||
|
40
|
1-1/2
|
140
|
176
|
200
|
220
|
150
|
110
|
84
|
4-φ18
|
18
|
3
|
|
|
50
|
2
|
162
|
192
|
230
|
235
|
165
|
125
|
99
|
4-φ18
|
20
|
3
|
|
|
65
|
290
|
250
|
185
|
145
|
118
|
4-φ18
|
20
|
3
|
||||
|
80
|
310
|
260
|
200
|
160
|
132
|
8-φ18
|
20
|
3
|
||||
|
100
|
350
|
290
|
220
|
180
|
156
|
8-φ18
|
22
|
3
|
||||
|
125
|
400
|
365
|
250
|
210
|
184
|
8-φ18
|
22
|
3
|
||||
|
150
|
480
|
400
|
285
|
240
|
211
|
8-φ22
|
24
|
3
|
||||
|
200
|
600
|
416
|
340
|
295
|
266
|
12-φ22
|
24
|
3
|
||||
|
250
|
730
|
434
|
405
|
355
|
319
|
12-φ26
|
26
|
4
|
||||
|
300
|
850
|
490
|
460
|
410
|
370
|
12-φ26
|
28
|
4
|
||||
|
350
|
980
|
650
|
520
|
470
|
429
|
16-φ26
|
30
|
4
|
||||
說 明：介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象。
三、安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
四、使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，現和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
|
